加速器関連

コミヤマエレクトロンは加速器技術に豊富な実績があります

加速器とは

 加速器とは電子、陽子、イオンなどの粒子を加速させる装置です。
この加速器により加速された電子、陽子などの粒子から発光されるX線を使って、物理学や物性研究に用いられるほか、近年では粒子線治療として癌(がん)治療にも利用されています。

コミヤマエレクトロンの製品

 コミヤマエレクトロンは加速器の真空に係る機器を数多く、納入しております。

主な顧客

 ・理化学研究所
  RIKEN
 (The Institute of and Chemical Research)
 ・高輝度光科学研究センター
  Japan Synchrotron Research Institute(JASRI)
 ・日本原子力研究開発機構
  Japan Atomic Energy Agency
 ・高エネルギー加速器研究機構
  High Energy Accelerator Research Organization
 ・大阪大学核物理研究センター
  Research Center for Nuclear Physics,Osaka
  University
 ・佐賀県立九州シンクロトロン光研究センター
  Kyushu synchrotron Light Research Center
 ・タイ国立シンクロトロン光源加速器研究センター
  National Synchrotron Research Center(NSRC)/
  Thailand

コミヤマエレクトロンの加速器設計・製作・据付技術

ビームプラグ応力解析
応力解析
ビームプラグ熱解析
熱解析
ビームプラグ固有振動数解析
固有振動数解析

1)設計技術
有限要素法により構造解析、熱解析を行い、真空装置の設計を行うとともに設計段階で基本的な製作要領も設定しております。

2)製作
御客様のニーズに応じた製作法(表面処理、接合方法など)を選定し製作に適用しております。製作後はガス放出率の評価、残留ガス分析の評価を実施し真空性能を評価しています。新規開発要素がある場合技術開発を行い真空チェンバ等の製作へ応用しています。

3)据付
製作した真空装置を0.1㎜の精度で据付する精密アライメント技術を有しています。

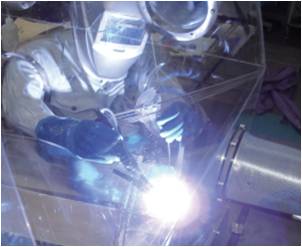

  • 接合技術(Ti材溶接等)
    接合技術(Ti材溶接等)
  • ベーキング゙ガス及びガス放出評価
    ベーキング及びガス放出評価
  • 真空チェンバ精密アライメント
    真空チェンバ精密アライメント

加速器関連機器製作例 1 真空チェンバー(Vacuum chamber)

チタン製真空チェンバー

チタン製真空チェンバー

アルミ製真空チェンバー

アルミ製真空チェンバー

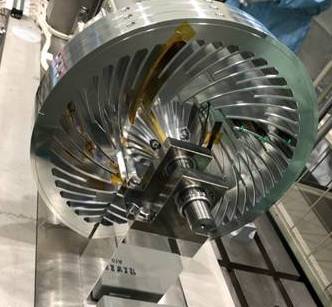

高速回転標的モックアップ装置
高速回転標的モックアップ装置

高速回転標的モックアップ装置(回転数:最大2,000rpm)

ビームプラグ

SUS製電極組込真空チェンバー

ビームプラグ

パーマロイ製真空チェンバー

アルミ製真空ビームパイプ

アルミ製真空ビームパイプ

櫛歯型RFシールド付きベローズチェンバー

櫛歯型RFシールド付きベローズチェンバー

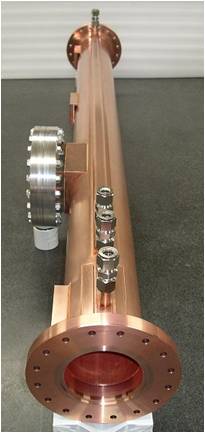

銅製真空ビームパイプ

銅製真空ビームパイプ

加速器関連機器製作例 2 測定器

ビームプラグ

SCRIT電子散乱装置ファラデーカップチェンバー

ビームプラグ

プロファイルモニター

ビームプラグ

SCRIT電子散乱装置スクリーンモニターチェンバー

ビームプラグ

レーザー装置用真空チェンバ
(アルミ製)
(1640W×2960D×1650H)

ビームプラグ

レーザー装置用真空チェンバ
(ステンレス製)
(2130W×5300D×1390H)

加速器関連機器製作例 3 ビーム制御機器

ビームプラグ

K1.8中間像スリット

ビームプラグ

SCRIT電子散乱装置スリッチチェンバー

ビームプラグ

K1.8モーメンタムスリット

ビームプラグ

KLビームコリメータ

加速器関連機器製作例 4 超高真空コンポーネント

RFスライドフィンガー付きベローズニップル

RFスライドフィンガー付きベローズニップル

特殊フランジ用ガスケット

特殊フランジ用ガスケット

チタン製電極

チタン製電極
